| BRAND | Carlo Gavazzi |

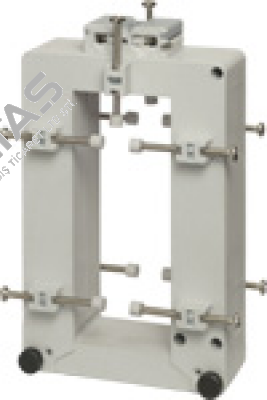

| Product | CTD9V20005AXXX |
| Description | AC Katı Çekirdekli Akım Trafosu |
| Internal code | 242016 |
| Weight | 0.7 |
| Technical specification | AC Katı Çekirdekli Akım Trafosu Tip CTD-9V/CTD-9H (maks. 35x125mm) • Bara tipi katı çekirdekli akım trafosu • Sınıf 0.5 doğruluk • 400 A'dan 3200 A'ya kadar olan akımlar • 10 adede kadar Bara çubuğu izole sabitleme vidası • Çift vidalı terminaller (8 telli bağlantılara kadar) • Mühürlenebilir terminal bloğu kapakları Ürün Açıklaması Sipariş Anahtarı CTD-9V2000 5AXXX Bus-bar montaj tesisi ile katı çekirdekli akım trafosu. Nominal birincil akımlar 400 A ila 3200 A. Model Birincil akım İkincil akım Seçeneği Tip Seçimi Model CTD-9V: Dikey montaj CTD-9H: yatay montaj Birincil akım 400A'dan 3200A'ya kadar (Aralık Tablosuna bakın) İkincil akım 1A (istek üzerine) 5A Seçenek XXX:hiçbiri XTX: tropikalizasyon InputSpesifikasyonlar Çalışma frekansı48 ila 62 Hz Maks. sistem gerilimi0,72 kV Nominal yalıtım seviyesi3 kV/1 dk. @50 Hz Yalıtım sınıfı E (maks. 75° C) Kısa süreli akım derecesi Ith Tipik 100 In/1 s Idyn 2.5 Ith Kısa süreli termal Mevcut Ith yine de kablo/bara boyutu ile sınırlıdır Genişletilmiş akım derecesi Aralık Tablosuna bakın Güvenlik faktörü (FS) ≤ 5 (Sınıf: 0.5, 1 ve 3) Genel Özellikler EN60044-1'e Göre Standartlar HousingABS, kendiliğinden sönen: UL 94 V-0 MontajBus-bar montajı Standart aksesuarlarİki terminal bloğu vidası. On bara sabitleme vidası. Bara sabitleme vidaları için on plastik kapak. İki adet kapatılabilir terminal bloğu kapağı. Özel özellikler1 İkincil akım, Tropikalizasyon Çalışma sıcaklığı-25° C ila: Aralık Tablosuna bakın (-13° F için: Aralık Tablosuna bakın) (RH <% 90 yoğuşmasız @ 40° C) Depolama sıcaklığı-30° C ila+70° C (-22° F ila 158° F) (RH <% 90 yoğuşmasız @ 40° C) Onaylar CE. cURus ve CSA (400A ila 2000A) Bağlantı Vidası tipi Kablo kesit alanı1,5 ila 6 mm2 Terminal bloğu vidalarıyla ilgili Min/Maks vidalar sıkma torku: 1'den 2 Nm'ye Maksimum vida sıkma torku kablo/bara-bar sabitleme vidaları ile ilgili: 0,3 Nm Koruma derecesi IP00 (mühürlenebilir terminal kapakları olmadan) IP20 (kapatılabilir terminal bloğu kapakları+kablo terminalleri ile) Bara çubuğu boyutu Maks. 35x125 mm Ağırlık450 ila 700 g |
Discover the superior quality and performance of the Carlo Gavazzi CTD9V20005AXXX with Meltaş İç ve Dış Tic. Ltd. Şti. in Turkey . Whether you are looking for reliability or efficiency, this product meets all your industrial needs.
The CTD9V20005AXXX is designed to provide optimal performance and durability in various applications. Known for its high-quality construction and innovative features, it is a preferred choice for professionals.
Key Features of CTD9V20005AXXX :
At Meltaş İç ve Dış Tic. Ltd. Şti. , we offer the CTD9V20005AXXX at competitive prices and with the fastest delivery times across Turkey . Our expert team is ready to assist you with all your inquiries and provide tailored solutions to meet your specific needs.
Why Choose Meltaş İç ve Dış Tic. Ltd. Şti. ?
Get Your Quote Today! Ready to enhance your operations with the CTD9V20005AXXX ? Contact us now for a personalized quote. Fill out the form below or send us an email with your inquiry. Let us help you make a cost-effective, quality-driven choice for your business.
Important Notice: While we supply Carlo Gavazzi products, Meltaş İç ve Dış Tic. Ltd. Şti. is not an authorized distributor. All rights are reserved by the manufacturers and their official partners.
